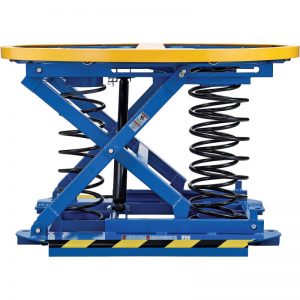

QSL1000 spring lift table

Compare with general lift tables, this QSL1000 series spring lift table is a rotating lift table which can automatically maintain a load at the ideal height for manual loading and unloading without any electric or any manual operation, this pallet & spring lever loader can automatically maintain at the top of the load as the working height to  reduce the discomfort of long-term bending just with the spring force of the spring and the gravity of the cargo.

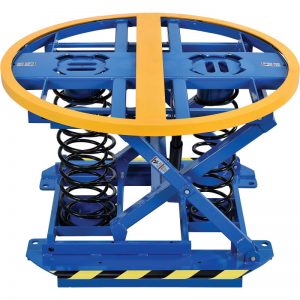

It is also a rotaing lift table as it can realize the operation of each side by rotating the surface of the spring loader, so the workers can easily complete all loading and unloading works just keep the same posture. Not only improves productivity but also protects workers from long time bending.

Ne zahtijeva snagu, pozicioner dolazi s tri opruge za maksimalno izravnavanje težine opterećenja. Jednostavno uklonite jednu ili dvije opruge za lakše opterećenje.

Kako se težina dodaje opružnom utovarivaču, to uzrokuje sabijanje opruga, smanjujući visinu platforme. Kako se težina uklanja, opruge se šire, povećavajući visinu perona. Kada se pravilno umjeri za maksimalnu težinu tereta, dizalo će se automatski zadržati na ergonomskoj visini.

Raspon težine opterećenja je 440 funti. na 4400 funti. Standardni gramofon omogućava rotaciju za 360 ° za lak pristup opterećenju. Džepovi s vilicama standardno se isporučuju i za ponovno postavljanje utovarivača na razini opruge.

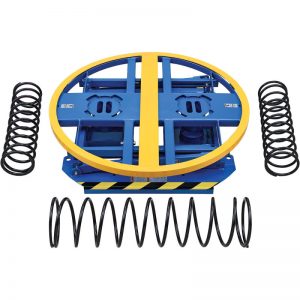

Sadrži 3 opruge različitih veličina, a možete ih slobodno grupirati prema kapacitetu i visini koja vam je potrebna. Opremljen "džepom" viljuškara omogućuje transport između različitih radnih područja. "Mover dizača" također je opcijski za područja koja viljuškar nisu dostupni.






i-Lift No.1313601
ModelQSL1000
Kapacitet kg (lb).200-2000(440-4400)
Komprimirana visina mm (u).240(9.4)
Produžena visina mm (u).710(28)
Vrtljivi prsten, vanjski prom. mm (u).1110(44)
Vrtljivi prsten, unutar dija. mm (u).1035(40.7)
Duljina okvira okvira mm (u).1150(45.3)
Širina osnovnog okvira mm (u).930(36.6)
Sa 3 oprugeVeliki, srednji, mali

Okvir stola za podizanje opruge može podnijeti opterećenja do 4400 funti. Kako bi se jedinica prilagodila različitim opterećenjima palete, mijenjaju se opruge. Opruge su odabrane da odgovaraju težini i visini potpuno opterećene palete. Jedinica može imati jednu do tri opruge. Svaka promjena težine ili visine palete također se mora mijenjati. Upute će vam pokazati kako se odabiru opruge. Svako proljeće obojeno je bojom s oznakom boje na jednom kraju.

Jedinica utovarivača s oprugom aktivirana uvijek će imati najmanje jednu oprugu. Ovo proljeće ima narančastu oznaku, a promjera je veće od ostalih. Ova velika opruga uvijek je smještena u blizini stražnje strane jedinice.
